Part 07 - B 型树简介¶
B 树是 SQLite 用来表示表和索引的数据结构， 所以它是一个相当核心的概念。 这篇文章将只是介绍这个数据结构， 所以不会有任何代码。
为什么说树是数据库的一个好的数据结构?
搜索一个特定的值是快速的 (对数时间)。
插入 / 删除一个你已经找到的值是快速的 (重新平衡的时间是恒定的)。
遍历一个值的范围是快速的 (不像哈希图)。
B 树不同于二进制树 ("B"可能代表发明者的名字， 但也可能代表 "平衡")。 下面是一个 B 树的例子:
example B-Tree (https://en.wikipedia.org/wiki/File:B-tree.svg)¶
与二叉树不同， B 树中的每个节点可以有 2 个以上的子节点。 每个节点最多可以有 m 个子节点， 其中 m 被称为树的 "顺序"。 为了保持树的基本平衡， 我们还说节点必须至少有 m/2 个子节点 (四舍五入)。
异常情况：
叶子结点有 0 个孩子
根节点可以有少于 m 个子节点， 但必须至少有 2 个子节点
如果根节点是一个叶子节点 (唯一的节点)， 它仍然有 0 个子节点
上面的图片是一个 B 树， SQLite 用它来存储索引。 为了存储表， SQLite 使用了一种叫做 B+ 树的变体。
Rows |
B-tree |
B+tree |
|---|---|---|
Pronounced |
"Bee Tree" |
"Bee Plus Tree" |
Used to store |
Indexes |
Tables |
Internal nodes store keys |
Yes |
Yes |
Internal nodes store values |
Yes |
No |
Number of children per node |
Less |
More |
Internal nodes vs. leaf nodes |
Same structure |
Different structure |
在我们实现索引之前， 我只谈 B+ 树， 但我只把它称为 B 树或 btree。
有子节点的节点被称为 "内部" 节点。 内部节点和叶子结点的结构是不同的。
For an order-m tree... |
Internal Node |
Leaf Node |
|---|---|---|
Stores |
keys and pointers to children |
keys and values |
Number of keys |
up to m-1 |
as many as will fit |
Number of pointers |
number of keys + 1 |
none |
Number of values |
none |
number of keys |
Key purpose |
used for routing |
paired with value |
Stores values? |
No |
Yes |
让我们通过一个例子来看看当你插入元素时， B 树是如何增长的。 为了简单起见， 这棵树将是 3 阶的。 这意味着:
每个内部节点最多有 3 个子节点
每个内部节点最多两个键
每个内部节点至少有 2 个子节点
每个内部节点至少有 1 个键
一个空的 B 树只有一个节点： 根节点。 根节点开始时是一个叶子节点， 有零个键 / 值对。
empty btree¶
如果我们插入几个键 / 值对， 它们会按排序顺序存储在叶子节点中。
one-node btree¶
比方说一个叶子节点的容量是两个键 / 值对。 当我们插入另一个节点时， 我们必须拆分叶子节点， 把一半的键值对放在每个节点中。 这两个节点都成为一个新的内部节点的子节点， 这个内部节点现在将是根节点。
two-level btree¶
内部节点有 1 个键和 2 个指向子节点的指针。 如果我们想查找一个小于或等于 5 的键， 我们在左边的子节点中查找。 如果我们想查找一个大于 5 的键， 我们就在右边的子节点中查找。
现在让我们插入键 "2"。 首先， 我们查找它在哪个叶子节点中， 如果它是存在的， 我们到达左边的叶子节点。 这个节点已经满了， 所以我们把叶子节点拆开， 在父节点中创建一个新条目。
four-node btree¶

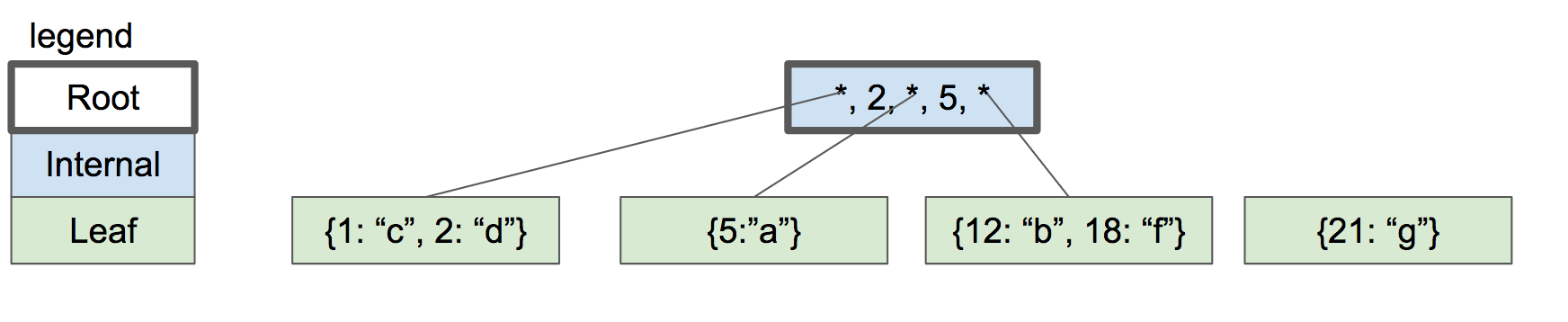

让我们继续添加 Key: 18 和 21。 我们到了必须再次分割的地步， 但在父节点中没有空间容纳另一个键 / 指针对。
no room in internal node¶
解决办法是将根节点分成两个内部节点， 然后创建新的根节点作为它们的父节点。
three-level btree¶
只有当我们分割根节点时， 树的深度才会增加。 每个叶子节点都有相同的深度和接近相同数量的键 / 值对， 所以树保持平衡和快速搜索。
在我们实现插入之前， 我将暂不讨论从树上删除键的问题。
当我们实现这个数据结构时， 每个节点将对应于一个页面。 根节点将存在于第 0 页。 子节点的指针将只是包含子节点的页号。
下一节， 我们开始实现 btree!
